В 2022-м году компания Gigabyte отметилась множеством интересных новинок, среди которых есть знаковые продукты, определяющие ведущие технологические тенденции.
Недавно тайваньский производитель представил обновленную серию материнских плат Aorus, теперь с индексом Z790, на сокете LGA 1700, с поддержкой процессоров Intel, как предыдущего 12-го поколения, так и «свежеиспеченного» 13-го. Линейка новых Gigabyte Z790 Aorus включает в себя флагманские решения: Elite, Master, Tachyon и Xtreme: предназначенные в первую очередь для энтузиастов, а также плату Aero G, заточенную под выполнение творческих задач.
Нам выпала возможность «близко познакомиться» с одним из данных флагманов, а именно, с материнской платой Gigabyte Z790 Aorus Master.
Упаковка и содержимое
Беря в руки коробку с матплатой, сразу понимаешь, что стал обладателем не рядового продукта. Один только немалый вес говорит об этом. А надпись Gaming motherboard, расположившаяся под большим логотипом стилизованного сокола, и вовсе снимает все вопросы. Впрочем, рядом присутствует ссылка на оверклокерский портал, так что, возможно, материнка – даже нечто большее, чем просто продвинутая геймерская «база».
Внутри коробки – непосредственно сама плата и «джентльменский набор» основных аксессуаров, как то: краткое руководство, драйверы, антенна WiFi, кабели SATA, удлинительный кабель RGB, температурные датчики и Q-коннектор.
Ab ovo
Технологический гигант Intel весь 22-й год планомерно взращивал «сорта» процессоров 13-го поколения – Raptor Lake, отодвигая в тень, в общем-то, довольно сильные «культуры» предыдущего поколения – чипы Alder Lake. При этом новая «страда» на начальном этапе не потребовала никаких чрезвычайных аграрных мероприятий, поскольку использовались все те же «посевные площади» – оба семейства процессоров предназначены для процессорного разъема LGA 1700. И даже многие материнские платы на основе прежнего чипсета Z690 вполне успешно поддерживают процессоры Raptor Lake.
Однако с появлением более свежих процессоров i5, i7 и, конечно, долгожданного Intel Raptor Lake i9-13900K, обладающих большим количеством E-ядер, большей тактовой частотой и другими заметными улучшениями шестисотая платформа начала сдавать свои позиции. В данном случае лучшим решением, способным реализовать все возможности передовых процессоров, стали чипсеты 700-й серии, самыми топовыми из которых, являются наборы микросхем для матплат – Z790, помимо прочего, включающие в себя поддержку слотов PCIe 5.0, разъем M.2, дополнительные возможности подключения USB (в т.ч. новый USB 4 – 40 Гбит/с), улучшенную систему электропитания (очень мощная конструкция силового каскада для максимального использования Core i9-13900K) и пр., пр., пр., вплоть до обновленной схемотехники.
Таким образом, мы понимаем, что Z790 Aorus Master предлагает все преимущества новой платформы.
Технические характеристики Gigabyte Z790 Aorus Master
Socket Intel LGA 1700
Форм-фактор E-ATX
Фазы питания 23 / 20+1+2 /
Радиатор VRM
POST-кодер
LED-подсветка
Синхронизация подсветки Gigabyte RGB Fusion
Размеры (ВхШ) 305x260 мм

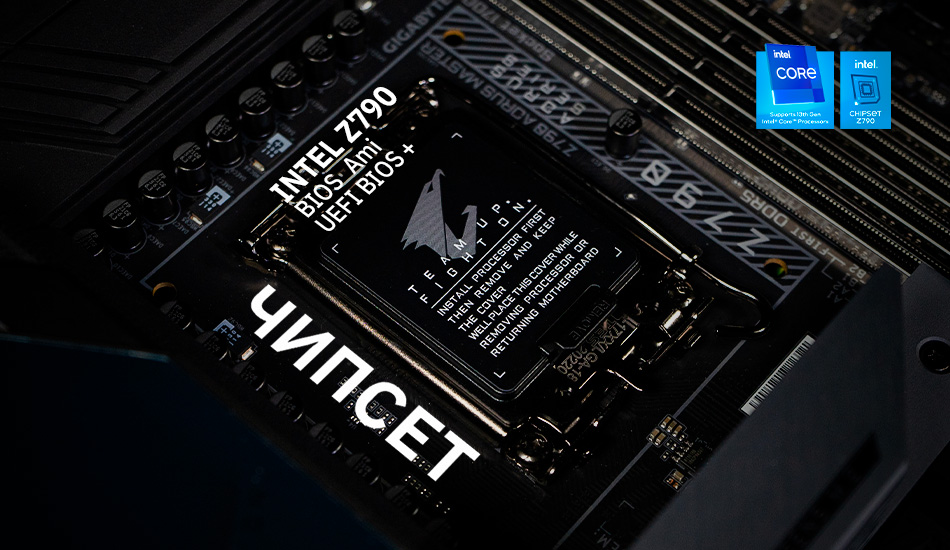

Чипсет
Чипсет Intel Z790
BIOS Ami
UEFI BIOS
Оперативная память
DDR5 4 слота(ов)
Форм-фактор слота для памяти DIMM
Режим работы 2-х канальный
Максимальная тактовая частота 8000 МГц
Максимальный объем памяти 128 ГБ
Поддержка XMP
Видеовыходы
DisplayPort
Версия DisplayPort v.1.2
Интегрированное аудио
Аудиочип Realtek ALC1220-VB
Усилитель ESS ES9118 DAC
Звук (каналов) 7.1
Оптический S/P-DIF
Подключение накопителей
SATA3 (6 Гбит/с) 4 шт
M.2 разъем 5 шт
Интерфейс M.2 1xSATA/PCI-E 4x, 4xPCI-E 4x
Охлаждение SSD M.2
Интегрированный RAID-контроллер
Сетевые интерфейсы
Wi-Fi Wi-Fi 6E (802.11ax) / Killer AX1690 /
Bluetooth Bluetooth v 5.3
LAN (RJ-45) 10 Гбит/с
Кол-во LAN-портов: 1 шт
LAN-контроллер Marvell AQtion AQC113C
Слоты плат расширения
Слотов PCI-E 16x 3 шт
Режимы PCI-E 16x/4x/1x
Поддержка PCI Express 5.0
Поддержка CrossFire (AMD)
Стальные PCI-E разъемы
Разъемы на задней панели
USB 3.2 gen1 4 шт
USB 3.2 gen2 7 шт
USB C 3.2 gen1 1 шт
USB C 3.2 gen2x2 2 шт
Коннекторы на плате
TPM-коннектор
USB 2.0 2 шт
USB 3.2 gen1 2 шт
USB C 3.2 gen2x2 1 шт
ARGB LED strip 2 шт
RGB LED strip 2 шт
Разъемы питания
Основной разъем питания 24-контактный
Питание процессора 8+8-контактное
Разъемы питания кулеров 10 шт
CPU Fan 4-pin 1 шт
CPU/Water Pump Fan 4-pin 1 шт
Chassis/Water Pump Fan 4-pin 8 шт
Гарантия 3 года
Дизайн и компоненты
Внешне новый Aorus Master выглядит брутально: суровый дымчатый и полуночный окрас, поддерживаемый «радикально черными» радиаторами VRM и холодными серыми радиаторами, а также кожухами на разъемах M.2, чипсете и аудио в нижней части материнки.
Все слоты (памяти и PCIe), как и должно быть у продуктов премиум-сегмента – усилены специальным каркасом.
RGB-подсветкой разработчики увлекаться не стали, высветив мягким переходом с бирюзового к фиолетовому лишь логотип с хищной птицей, слоган Team Up, Fight On и небольшой участок декора. Но, в целом, такая плата украсит любой кейс со стеклянным «окном» на боковине.
В верхней части матплаты самыми примечательными будут, пожалуй, мощные и тяжелые радиаторы VRM, с нанесенным на них покрытием NanoCarbon. Между собой эта пара крупных металлических «брусков» соединена 8-миллиметровой тепловой трубкой, которая распределяет между ними тепловую нагрузку. Такая схема отвода и рассеивания тепла носит у производителя фирменное название Fins-Array III. Она дополняется особой термопрокладкой, проложенной между полевыми МОП-транзисторами – MOSFET’ами, с коэффициентом теплопроводности 12 Вт/мК. Вся конструкция действительно способна очень эффективно защитить модули от перегрева даже с учетом премиального i9 и серьезного разгона.
Однако и сами VRM «не лыком шиты»: модули регулирования напряжения в Z790 Aorus Master состоят из 23 фаз, из которых 20 заняты исключительно обслуживанием ядра. Питание поступает с EPS-разъема на 20-канальный ШИМ-контроллер Renesas RAA229131, откуда передается на двадцать 105-амперных MOSFET’ов – Renesas RAA22010540 SPS. Подобная связка считается чуть ли не эталонной в плане стабильности и надежности.
Над сокетом ЦПУ можно обнаружить два 8-контактных силовых разъема EPS для питания процессора. А «неподалеку» – первые два 4-контактных разъема для кулеров или системы жидкостного охлаждения. Если учесть, что на плате подобных разъемов – 10, и, с учетом, что каждый из них предлагает на выходе 1A/12 Вт, можно собрать систему охлаждения какой угодно конфигурации. Причем, при подключении какого-либо устройства к данным коннекторам плата сама определит, является ли оно обычным DC’шником, или это – ШИМ-потребитель.

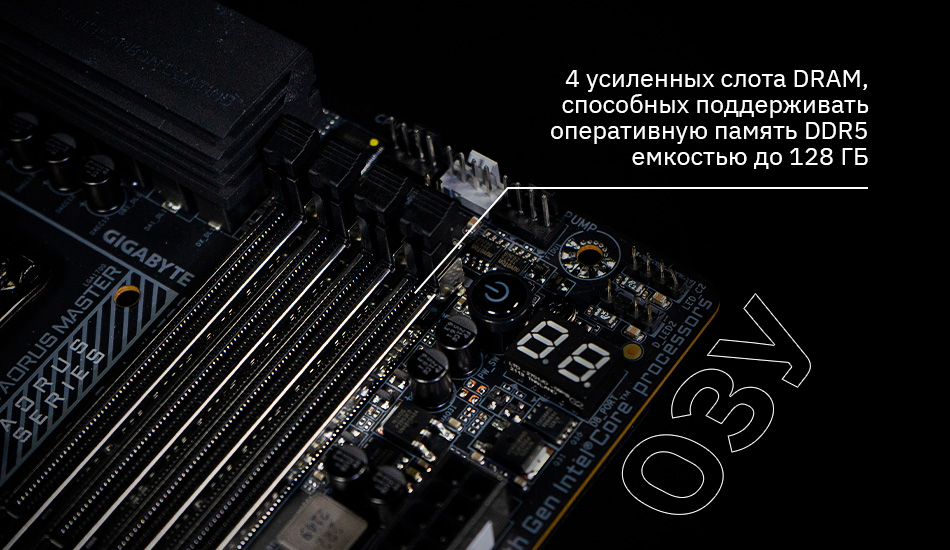

В правой верхней области расположены 4 усиленных слота DRAM, способных поддерживать оперативную память DDR5 емкостью до 128 ГБ с частотой (аж!) до 8000 МГц.
Рядом со слотами ОЗУ, вдоль края, примостились два разъема для дополнительной подсветки: 3-контактный ARGB и 4-контактный RGB. Такая же пара расположилась внизу. А вдруг пользователю захочется добавить света или цвета.
Там же размещены кнопка питания и цифровой блок отладки.
Если по правому краю идти вниз, то обнаруживаешь 24-контактный разъем EPS, два разъема USB 3.2 Gen 1 (10 Гбит/с) и разъем USB 3.2 Gen 2x2 (20 Гбит/с) для портов на фронтальной панели кейса.
И тут нельзя не обратить внимание на одинокую квадратную кнопку. Это очень полезная штука – защелка PCIe EZ-Latch, благодаря которой можно «на расстоянии» разблокировать слот PCIe, когда большой радиатор видеокарты не позволяет добраться штатного замка.
Также справа находятся четыре порта SATA. А чуть ниже слота Thunderbolt установлены светодиоды состояния, которые сигнализируют во время процесса POST: если присутствует проблема с CPU, DRAM, VGA…, соответствующий светодиод будет продолжать светиться.
Все три слота PCIe расположены там, где и положено – примерно в середине платы, последовательно спускаясь вниз. Как уже отмечалось, все они усилены металлической обвязкой, чтобы обеспечить надежную фиксацию дискретных компонентов, а также некоторую защиту от электромагнитных помех.
Главный верхний слот, предназначенный для видеокарты, обеспечивает шестнадцать линий пропускной способности PCIe 5.0. Два нижних полноразмерных слота работают на скоростях PCIe 3.0: второй – на максимальной скорости x4, третий – x1.
Что касается разъемов M.2, то их у Aorus Master – 5, два из которых подключены непосредственно к ЦПУ. Один слот поддерживает PCIe 5.0, второй – PCIe 4.0 x4 (64 Гбит/с), а оставшаяся тройка работает на скоростях PCIe 4.0, при этом слот M2M-SB способен работать с модулями M.2 на основе SATA. Все разъемы обеспечены защелками для удобства и быстроты подключения.

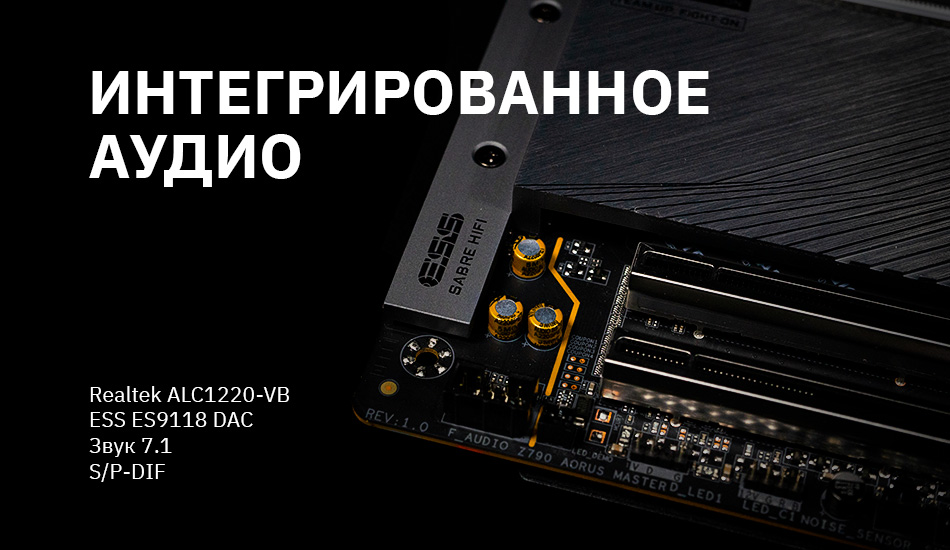

Левый нижний угол материнской платы отдан аудиосекции. Под кожухом крыты кодек Realtek ALC1220-VB и группа разделительных конденсаторов: WIMA – в красных корпусах, Nicihiconкор – в «золотых». Данная сборка, с учетом возможностей интегрированного аудио, способна обеспечить довольно качественный звук.
Вдоль нижней кромки разместились еще несколько разъемов, среди которых и обычные порты USB-2, точки подключения датчиков температуры, контакты очистки CMOS, и пр.
Как и подобает материнской плате премиум-класса, Gigabyte Z790 Aorus Master имеет на задней панели целый набор портов USB всех типов и комбинаций. Type-C и Type-A как в UBS 3.2 Gen1, так и в Gen2, с двумя дополнительными USB 3.2 G2x2 Type-C. Антенна WiFi 6E и разъем RJ45 для подключения к локальной сети 10Gbe справятся со всеми сетевыми требованиями. А вот видеовыход всего один – формата DisplayPort, ибо все остальные типы проводного видеоконнекта на сегодняшний день считаются безвозвратно устаревшими.
Заключение по осмотру
Уже только по одному внешнему осмотру Gigabyte Z790 Aorus Master (без установки прочих комплектующих и запуска системы) можно делать однозначный вывод: премиум – он и есть премиум: начиная с самого топового чипсета и высокоорганизованной подсистемы питания, заканчивая самой быстрой на сегодня «локалкой» Aquantia 10 GbE и 14-ю портами USB.
Согласно данным от независимых экспертов, новая Aorus Master действительно стабильная и очень быстрая – она превосходит по параметрам в синтетических и разгонных тестах многие другие материнские платы на 790-м чипсете. И этому, полагаем, можно верить, поскольку налицо присутствие трех основных факторов – продуманная схемотехника, высококачественные компоненты и выверенная организация теплоотвода.
